D3 实现水球图以及由其导致的性能问题的记录

· 5 分钟阅读

水球图的实现

标题部分 水球图的实现

在线示例可以访问 Observehq Notebook

  1. 圆环

使用 d3.arc() 即可以画出圆弧

  1. 渐变

linearGradient 在 svg 是一个 element，在 d3 中像对待普通的元素创建它就可以了

const defs = svg.append("defs");
const grad = defs
  .append("linearGradient")
  .attr("id", gradientId)
  .attr("x1", points[0])
  .attr("y1", points[1])
  .attr("x2", points[2])
  .attr("y2", points[3]);
grad
  .append("stop")
  .attr("offset", "0")
  .attr("stop-color", config.get("gradientFromColor"));
grad
  .append("stop")
  .attr("offset", "1")
  .attr("stop-color", config.get("gradientToColor"));


someShape.style("fill", "url(#" + gradientId + ")");
  1. 值/单位，以及值的变化

已知开始值和结束值，使用 d3.intepolate 做一个插值，然后使用 transition.tween 自定义过渡动画中的行为。

需要注意的是，如果是自定义单位，「值+单位」整体需要水平居中对齐的话，由于 svg 中 <text> 中似乎是不能够嵌套 <text>，不如 html 中能够在 <span> 中嵌套 <span> 直接对最外层的 span 进行定位，导致这里的排版需要知道单位的文本宽度，可以使用 text.node().getComputedTextLength() 拿到，但注意这需要文本已经被渲染之后才可以拿到值。

  1. 水波以及波纹动画

定义一个 sin(x) 的 clipPath，水平方向做一个过渡动画，一个周期 x 方向的位移等于 sin(x) 周期 x 长度的整数倍，然后重新开始过渡，即可做出水波纹的效果。clipPath 对圆做一个切割，即得到半个水球。具体示例，详见 observehq notebook。

性能问题的解决

标题部分 性能问题的解决

在项目的某个大屏展示页面上使用了该水球图（5个实例）, 每隔 5s 水球图的数据会更新一次，之后发现，长时间切换到其他浏览器 tab 之后再回到这个页面，或者需要几秒钟才能恢复响应，或者直接崩溃。下面是一个 debug 的记录：

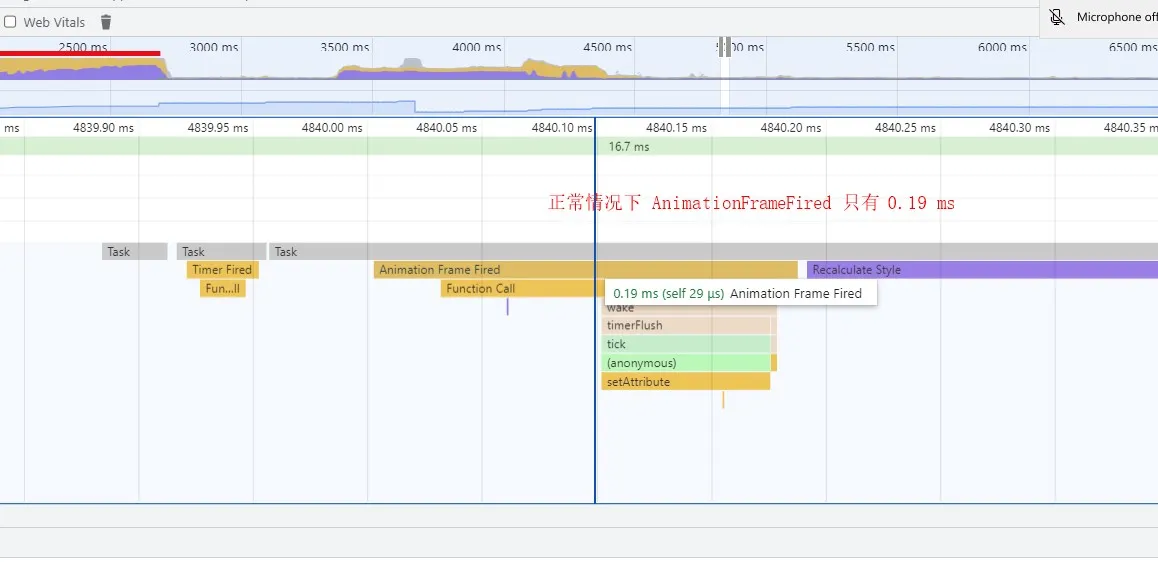

通过观察发现，当页面一直可见时，半小时、一小时之后，页面都没有卡，用浏览器的 performance 查看每一帧（16.6ms) 中水球图动画运行的时间（AnimationFrameFired）只有 0.14ms 左右，也都很均衡，。

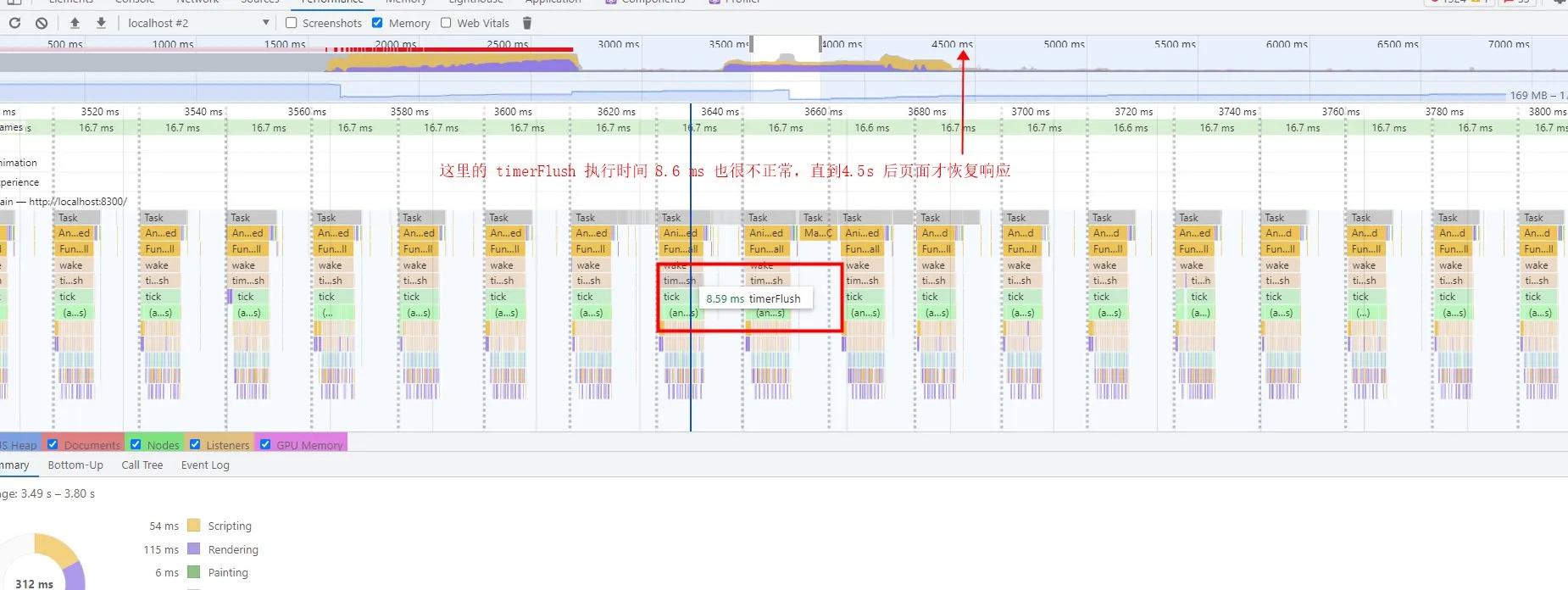

当页面打开，并隐藏一段时间（30 分钟左右），再次返回到该 tab，发现页面暂时性的白屏，此时开始 performance 的录制，大概经过 4~5s 之后页面恢复响应，查看每一帧运行中动画脚本运行的时间

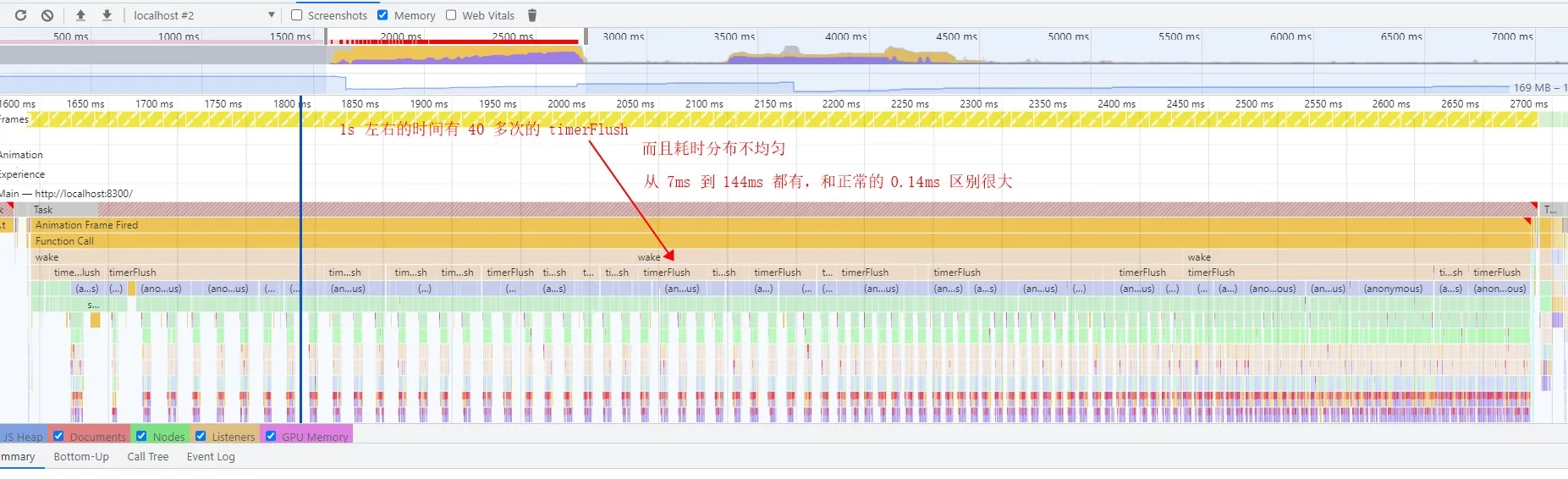

可见我们找到了页面卡顿的原因！ 之前都是切换其他 tab 去干其他事情了，再回到这个 tab 发现页面卡死了，由于大量的 AnimationFrameFired 在页面唤醒时被执行，在其他页面停留的越久，就越多，导致了页面崩溃！ 而短暂的停留，比如 30 分钟，计算机的性能还能够 handle 只是需要 4.5s 的反应时间, 而过了 12 小时，浏览器则崩溃了也不足为奇。

由此可以设想这是因为当页面隐藏时，浏览器的机制决定了分配给隐藏页面的资源会减少。联想到浏览器有一个 visibilitychange 的事件，查看 MDN 文档 的描述发现 ：

Most browsers stop sending requestAnimationFrame() callbacks to background tabs or hidden <iframe>s in order to improve performance and battery life.

大多数的浏览器都会停止 requestAnimationFrame 中回调的执行。页面进入了一个“休眠”的状态，有理由相信，这和我们的页面卡顿有着很强的关联性。于是，监听 visibilitychange 事件，当页面不可见的时候停止 水球图的更新，当页面恢复可见时，恢复动画的更新。

可以下载 Performance Profile 从 chrome devtools 中打开，即可自行分析。
